OLDTIMER
Die MHSZ konnte im Jahre 2015 12 Oldtimermilitärfahrzeuge sowie Anhänger der Militärmotorfahrer Gesellschaft Zug (MMGZ) übernehmen. In der letzten Zeit sind weitere Oldtimermilitärfahrzeuge und Anhänger dazugekommen
Abmessungen | |
Länge | 5.79 m |
Breite | 2.00 m |
Höhe | 2.85 m |
Leergewicht | 2900 kg |
Gesamtgewicht | 4400 kg |
Motor | |
Zylinder | 6 |
Hubraum | 3600 ccm |
Leistung | 90 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgewschindigkeit | 65 km/h |
Bordspannung | 6V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: War bis 1966 im Dienst der Armee. Wirkte im Film «das Boot ist voll» mit.
Abmessungen | |
Länge | 5.20 m |
Breite | 2.12 m |
Höhe | 3.00 m |
Leergewicht | 4100 kg |
Gesamtgewicht | 6100 kg |
Motor | |
Zylinder | V8 |
Hubraum | 3922 cm |
Leistung | 96 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgewschindigkeit | 55 km/h |
Bordspannung | 6V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Gaspedal zwischen Brems- und Kupplungspedal, Pluspol an Chassis, Schraubanlasser Bendix Top
Abmessungen | |
Länge | 6.39 m |
Breite | 2.20 m |
Höhe | 3.14 m |
Leergewicht | 7000 kg |
Gesamtgewicht | 12000 kg |
Motor | |
Zylinder | 6 |
Hubraum | 8270 ccm |
Leistung | 120 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 58 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Geschenk der alten Garde zum 25-jährigen Bestehen der MMGZ
Abmessungen | |
Länge | 7.37 m |
Breite | 2.30 m |
Höhe | 3.20 m |
Leergewicht | 7100 kg |
Gesamtgewicht | 12000 kg |
Motor | |
Zylinder | 6 |
Hubraum | 8100 ccm |
Leistung | 135 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgewschindigkeit | 80 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Ehemaliges Fahrschulfahrzeug
Abmessungen | |
Länge | 3.00 m |
Breite | 1.35 m |
Höhe | 1.80 m |
Leergewicht | 1000 kg |
Gesamtgewicht | 1200 kg |
Motor | |
Zylinder | 2 Boxer |
Hubraum | 643 ccm |
Leistung | 24 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 64 km/h |
Bordspannung | 12V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Abmessungen | |
Länge | 3.57 m |
Breite | 1.59 m |
Höhe | 1.90 m |
Leergewicht | 1250 kg |
Gesamtgewicht | 1800 kg |
Motor | |
Zylinder | 4 |
Hubraum | 2199 ccm |
Leistung | 68 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24V |
Aufbau | Fahrgestell: Leiterrahmen |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Geschenk zum 30-jährigen Bestehen der MMGZ
Abmessungen | |
Länge | 3.36 m |
Breite | 1.58 m |
Höhe | 1.321 - 1.78 m |
Radstand | 2.032 m |
Leergewicht | 1077 kg |
Gesamtgewicht | 1440 kg |
Motor | |
Zylinder | Hurricane L-Kopf 4 Zylinder in Reihe |
Hubraum | 2199 ccm |
Leistung | 60 PS (DIN) |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 6V |
Getriebe | 3 Gang, Geländegang, Vorderradantrieb zuschaltbar |
Aufbau | Fahrgestell: Leiterrahmen in U-Profil mit fünf Querträgern |
Halter | Peter Stocker (Leihgabe) |
Abmessungen | |
Länge | 3.345 m |
Breite | 1.52 m |
Höhe | 1.865 m |
Leergewicht | 1250 kg |
Gesamtgewicht | 1990 kg |
Motor | |
Zylinder | Hurricane F-Kopf 4 Zylinder |
Hubraum | 2199 ccm |
Leistung | 68 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 12V |
Aufbau | Fahrgestell: Leiterrahmen |
Halter | Daniel Lang (Leihgabe MHSZ) |
Besonderes: Es wurden in der Zeit von 1964 - 1972 1125 Stück beschafft.
Abmessungen | |
Länge | 8.905 m |
Breite | 2.50 m |
Höhe | 3.47 m (Blache abgesenkt 3.2 m) |
Leergewicht | 12000 kg |
Gesamtgewicht | 22000 kg |
Motor | |
Zylinder | 6 |
Hubraum | 11950 ccm |
Leistung | 320 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24 V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ / Schenkung von ZSHAM |
Besonderes: 1987 wurde der letzte 10 DM an die Armee ausgeliefert
Abmessungen | |
Länge | 7.21 m |
Breite | 2.20 m |
Höhe | 3.11 m |
Leergewicht | 3700 kg |
Gesamtgewicht | 7200 kg |
Motor | |
Zylinder | 6 |
Hubraum | 4416 ccm |
Leistung | Holzgas: 55 PS, Benzin 83 PS |
Treibstoff | Holz |
Allgemeine Daten | |
Höchstgeschwindigkeit | 70 km/h |
Bordspannung | 12V |
Aufbau | Kabine mit Brücke |
Halter | MMGZ / Schenkung von MHSZ |
Besonderes: 1971 durch MMGZ umgebaut auf Holzgas. Revision 2001-2004 in 750h.
Abmessungen | |
Länge | 5.45 m |
Breite | 2.00 m |
Höhe | 3.05 m |
Leergewicht | 6870 kg |
Gesamtgewicht | 9370 kg |
Motor | |
Zylinder | 6 |
Hubraum | 6750 ccm |
Leistung | 85 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 55 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: war 2 Jahre als Entpannungsfahrzeug für den TCS im Gotthardtunnel im Einsatz
Abmessungen | |
Länge | 5.19 m |
Breite | 2.95 m |
Höhe | 2.32 m |
Leergewicht | 4290 kg |
Gesamtgewicht | 6500 kg |
Motor | |
Zylinder | 4 |
Hubraum | 5820 ccm |
Leistung | 75 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 58 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Abmessungen | |
Länge | 4.615 m |
Breite | 1.70 m |
Höhe | 2.075 m |
Leergewicht | 2200 kg |
Gesamtgewicht | 3000 kg |
Motor | |
Zylinder | 4 |
Hubraum | 2299 ccm |
Leistung | 116 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 100 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Verdeck |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Seit 1991 ist der Puch auf Schweizer Strassen unterwegs und ist mit seinen 20 Jahren noch kein Veteranenfahrzeug
Abmessungen | |
Länge | 4.20 m |
Breite | 1.77 m |
Höhe | 2.16 m |
Leergewicht | 1950 kg |
Gesamtgewicht | 2950 kg |
Motor | |
Zylinder | 4 |
Hubraum | 2498 ccm |
Leistung | 90 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24V |
Aufbau | Kabine mit Brücke |
Halter | MHSZ / Schenkung von MMGZ |
Besonderes: Das Fahrzeug war zuletzt beim Amt für Zivilschutz Zug im Einsatz
Abmessungen | |
Länge | 5.30 m |
Breite | 1.90 m |
Höhe | 2.68 m |
Leergewicht | 2390 kg |
Gesamtgewicht | 2900 kg |
Motor | |
Zylinder | 6 |
Hubraum | 2473 ccm |
Leistung | 60 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 12 V |
Aufbau | Ambulanzaufbau |
Halter | MHSZ (Kauf von Konrad Amstutz) |
Besonderes: Total 4 Stück gebaut, Fahrzeug auf Flugplatz Buochs eingesetzt
Abmessungen | |
Länge | 8.905 m |
Breite | 2.50 m |
Höhe | 3.47 m (Blache abgesenkt 3.2 m) |
Leergewicht | 12000 kg |
Gesamtgewicht | 22000 kg |
Motor | |
Zylinder | 6 |
Hubraum | 11950 ccm |
Leistung | 320 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24 V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ / Schenkung von ZSHAM |
Besonderes: 1987 wurde der letzte 10 DM an die Armee ausgeliefert
Abmessungen | |
Länge | 6.56 m |
Breite | 1.93 m |
Höhe | 1.75 m (mit Verdeck 2.62 m) |
Leergewicht | 1850 kg |
Gesamtgewicht | 5350 kg |
Allgemeine Daten | |
Bordspannung | 24 V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ / Schenkung von Paul Merz |
Besonderes: Total 3772 Stück beschafft
Abmessungen | |
Länge | 3.93 m, mit Deichsel |
Breite | 1.74 m |
Höhe | 2.28 m |
Leergewicht | 700 kg |
Gesamtgewicht | 1700 kg |
Allgemeine Daten | |
Bordspannung | 24 V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ / Schenkung von Oldiegruppe MMGZ |
Besonderes: Total 2900 Stück beschafft
Abmessungen | |
Länge | 4950 mm |
Breite | 1760 mm |
Höhe | 2180 mm |
Leergewicht | 2800 kg |
Gesamtgewicht | 3500 kg |
Motor | |
Zylinder | 4 Zylinder |
Hubraum | 2499 ccm |
Leistung | 90 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24 Volt |
Aufbau | Brücke mit Verdeck und Halterung für Lenkwaffen |
Halter | MHSZ / Leihgabe ZSHAM |
Besonderes: Das Fahrzeug war in der Einheit fest zugeteilt
Abmessungen | |
Länge | 4890 mm |
Breite | 1790 mm |
Höhe | 2620 mm |
Leergewicht | 3300 kg |
Gesamtgewicht | 3500 kg |
Motor | |
Zylinder | 4 Zylinder |
Hubraum | 2499 ccm |
Leistung | 90 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 80 km/h |
Bordspannung | 24 Volt |
Aufbau | Kasten, Reparatur-Shelter, Schweizer Aufbau |
Halter | MHSZ / Leihgabe von ZSHAM |
Besonderes: Das Fahrzeug war in der Einheit fest zugeteilt. Es gab nur 45 Stück
Abmessungen | |
Länge | 5.40 m |
Breite | 1.87 m |
Höhe | 2.65 m |
Leergewicht | 4400 kg |
Gesamtgewicht | 5400 kg |
Motor | |
Zylinder | 4 |
Hubraum | 1767 ccm |
Leistung | 32 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 50 km/h |
Bordspannung | 12V |
Aufbau | Kabine mit Brücke |
Halter | Patrick Baumberger (Leihgabe) |
Besonderes: Der Antrieb der Schneefräse Peter durch einen M+B 6 Zylinder 110 PS auf Brücke montiert. Die Räumbreite beträgt 1.96m

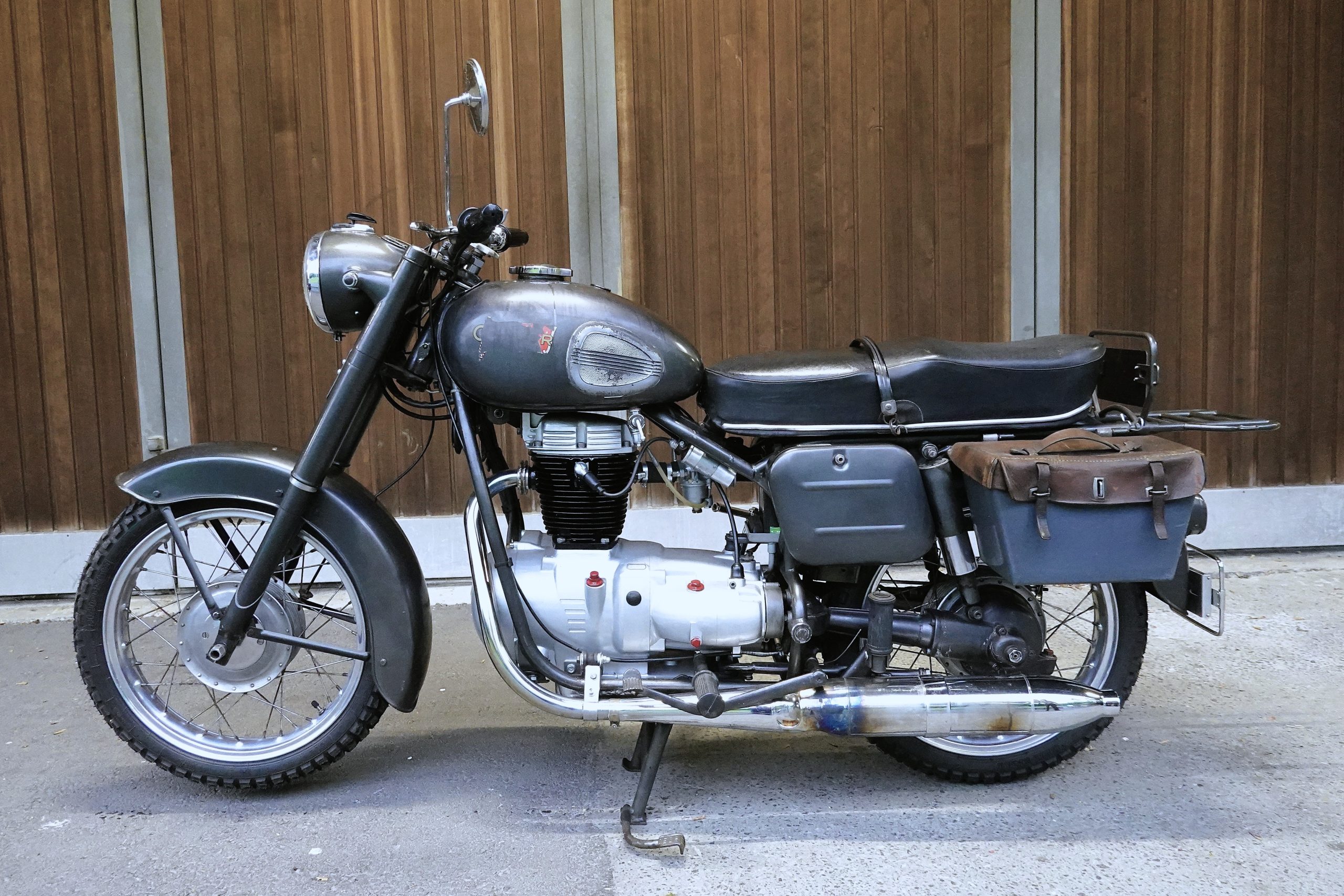

Abmessungen | |
Länge | 2.15 m |
Breite | 0.76 m |
Höhe | 1.05 m |
Leergewicht | 213 kg |
Gesamtgewicht | 395 kg |
Motor | |
Zylinder | 2 |
Hubraum | 557 ccm |
Leistung | 20 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 110 km/h |
Bordspannung | 6 V |
Aufbau | 2 Plätzer |
Halter | Roman Clesle (Leihgabe) |
Besonderes: Dieses Motorrad war eine Eigententwicklung für die Schweizer Armee.
Abmessungen | |
Länge | 2.10 m |
Breite | 0.83 m |
Höhe | 1.16 m |
Leergewicht | 167 kg |
Gesamtgewicht | 367 kg |
Motor | |
Zylinder | 1 |
Hubraum | 348 ccm |
Leistung | 17 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 115 km/h |
Bordspannung | 6 V |
Aufbau | 2 Plätzer |
Halter | Peter Schwendeler (Leihgabe) |
Besonderes: Der Condor A 350 war das letzte Motorrad «Montage Suisse».
Abmessungen | |
Länge | 2.25 m |
Breite | 0.95 m |
Höhe | 1.25 m |
Leergewicht | 295 kg |
Gesamtgewicht | 425 kg |
Motor | |
Zylinder | 1 |
Hubraum | 652 ccm |
Leistung | 50 PS |
Treibstoff | Benzin |
Allgemeine Daten | |
Höchstgeschwindigkeit | 166 km/h |
Bordspannung | 12 V |
Aufbau | 2 Plätzer |
Halter | Roman Clesle (Leihgabe) |
Besonderes: Der BMW F650 hat den KTM LC 400 und 600 ccm, Yamaha XT 600 und Cagiva W 16 500 ccm bei der Beschaffung hinter sich gelassen.
Abmessungen | |
Länge (mit Lenkwaffe, ohne 6.42 m) | 8.20 m |
Breite | 2.20 m |
Höhe | 3.70 m |
Leergewicht | 295 kg |
Gesamtgewicht | 425 kg |
Motor | |
Zylinder | 6 |
Hubraum | 8725 ccm |
Leistung | 120 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 58 km/h |
Bordspannung | 24V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ / Schenkung von Max Martin |
Besonderes: Diese Fahrzeuge, total 6 Stück wurden für den Transport der Lenkwaffen zu den Stellungen in der Schweiz eingesetzt.
Abmessungen | |
Länge (mit Lenkwaffe, ohne 6.42 m) | 8.20 m |
Breite | 2.20 m |
Höhe | 3.70 m |
Leergewicht | 7000 kg |
Gesamtgewicht | 12000 kg |
Motor | |
Zylinder | 6 |
Hubraum | 8725 ccm |
Leistung | 120 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 58 km/h |
Bordspannung | 24V |
Aufbau | Brücke mit Verdeck |
Halter | MHSZ (Kauf von Ivo von Büren) |
Besonderes: Diese Fahrzeuge, total 6 Stück wurden für den Transport der Lenkwaffen zu den Stellungen in der Schweiz eingesetzt.
Abmessungen | |
Länge | 5.43 m |
Breite | 2.50 m |
Höhe | 9.95 m |
Leergewicht | 8500 kg |
Gesamtgewicht | 12000 kg |
Motor | |
Zylinder | 4 |
Hubraum | 3611 ccm |
Leistung | 62 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 25 km/h |
Bordspannung | 24V |
Aufbau | Seitenstapler |
Halter | MHSZ / Schenkung ZSHAM |
Besonderes: Die 18 Fahrzeuge wruden als Transportmittel innerhalb der Stellung für die Lenkwaffen BL-64 eingesetzt.
Abmessungen | |
Länge | 1820 mm |
Breite | 565 mm |
Höhe | 1020 mm |
Leergewicht | 22.25 kg |
Gesamtgewicht | 80 - ca. 150 kg |
Motor | |
Muskelkraft | Radfahrer |
Treibstoff | 3-5 Mahlzeiten pro Tag |
Allgemeine Daten | |
Kraftübertragung | Mechanische Kette auf Hinterrad |
Getriebe | 1 Gang direkt |
Bremsen | Stempel-Rücktrittbremse und Trommelbremse HInterrad |
Elektrische Anlage | 6 Volt |
1. Inverkehrssetzung | 1958 |
Beschaffung | 1905 - 1988 |
Anzahl | 68614 Stück |
Halter | MHSZ / Schenkung von ZSHAM |
Besonderes: Das Fahrrad wurde im 1993 durch Frd 93 abgelöst. Die Radfahrertruppen hatten das Frd 05 zugeteilt.
Abmessungen | |
Länge | 1820 mm |
Breite | 630 mm |
Höhe | 1040 mm |
Leergewicht | 23 kg |
Gesamtgewicht | 80 - ca. 150 kg |
Motor | |
Muskelkraft | Radfahrer |
Treibstoff | 3-5 Mahlzeiten pro Tag |
Allgemeine Daten | |
Kraftübertragung | Mechanische Kette auf Hinterrad |
Getriebe | 7 Gang Kettenwechsel Shimano |
Bremsen | 7 Gang Kettenwechsel ShimanoHydraulik-Felgenbremsen, Magura (Keramik |
Elektrische Anlage | 6 Volt |
1. Inverkehrssetzung | 1995 |
Beschaffung | 1993 - 1995 |
Anzahl | 5500 Stück |
Halter | MHSZ / Schenkung von ZSHAM |
Besonderes: Das Fahrrad wurde im 2012 durch Frd 12 abgelöst. Die Radfahrertruppen wurden im 2003 aufgelöst.
Panzer
Abmessungen | |
Länge | 5400 mm |
Breite | 3000 mm |
Höhe | 3700 mm |
Leergewicht | 11500 kg |
Gesamtgewicht | 13000 kg |
Hauptmotor | |
Zylinder | 6 Zylinder |
Hubraum | 5220 ccm |
Leistung | 265 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 64 km/h |
Bordspannung | 24 Volt |
Aufbau | Transportpanzer für 7 Panzergrenadiere |
Halter | Reto Filli (Leihgabe) |
Besonderes: Bewaffnung 20 mm Kanone 1948/73
Es waren 322 Schützenpanzer von 1990 - 2005 im Einsatz
Abmessungen | |
Länge | 4860 mm |
Breite | 2680 mm |
Höhe | 3700 mm |
Leergewicht | 9850 kg |
Gesamtgewicht | 11600 kg |
Hauptmotor | |
Zylinder | 6 Zylinder |
Hubraum | 5220 ccm |
Leistung | 204 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 65 km/h |
Bordspannung | 24 Volt |
Aufbau | Mit Kran und Kranwinde |
Halter | Reto Filli (Leihgabe) |
Besonderes: Bewaffnung 12.7 mm Maschinengewehr 1964
Es waren 61 Kranpanzer von 1990 - 2005 im Einsatz
Abmessungen | |
Länge | 7600 mm |
Breite | 3150 mm |
Höhe | 3700 mm |
Leergewicht | 39800 kg |
Gesamtgewicht | 39800 kg |
Hauptmotor | |
Zylinder | 8 Zylinder |
Hubraum | 29900 ccm |
Leistung | 660 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 52 km/h |
Bordspannung | 24 Volt |
Aufbau | Mit Dozerblatt, Kran und Seilwinden |
Halter | MHSZ / Schenkung ZSHAM |
Besonderes: Hilfsmotor: 4 Zylinder, 1767 ccm, 38 PS, Diesel.
Es waren 69 Entpannungspanzer von 1994-2008 im Einsatz
Abmessungen | |
Länge | 22250 mm |
Breite | 4100 mm |
Höhe | 3700 mm |
Leergewicht | 37000 kg |
Gesamtgewicht | 44600 kg |
Hauptmotor | |
Zylinder | 8 Zylinder |
Hubraum | 29900 ccm |
Leistung | 660 PS |
Treibstoff | Diesel |
Allgemeine Daten | |
Höchstgeschwindigkeit | 52 km/h |
Bordspannung | 24 Volt |
Aufbau | Mit Aluminium/Stahlbrücke |
Halter | MHSZ / Schenkung ZSHAM |
Besonderes: EHilfsmotor: 4 Zylinder, 1767 ccm, 38 PS, Diesel.
Es waren 30 Brückenpanzer von 1990-2011 im Einsatz
ZUGER DEPOT TECHNIKGESCHICHTE
Der Verein Zuger Depot Technikgeschichte vereint den Orion-Club Zugerland, eine IG der Freiwilligen Feuerwehr der Stadt Zug zur Erhaltung alter Gerätschaften, die Militärhistorische Stiftung des Kantons Zug, die Militär-Motorfahrer-Gesellschaft des Kantons Zug sowie den Verein Industriepfad Lorze. Allen fünf Organisationen ist gemeinsam, dass sie viele Trouvaillen der Zuger Technikgeschichte beherbergen.
Die MHSZ stellt zur Zeit zwei funktionsfähige Panzer im aus, nämlich der Entpannungspanzer 65/88 und der Brückenpanzer 68/88. Beide Panzerfahrzeuge stammen aus Schweizer Produktion und sind damit Vertreter nicht nur der schweizerischen Militärgeschichte, sondern ebenso der Schweizer Industriegeschichte.
Daneben sind aber auch Patten und Aufnäher, militärische Accessoires und Waffen im Zuger Depot Technikgeschichte ausgestellt.
Siehe auch separate Homepage.
